- GÜÇ İSTASYONLARI VE PETROL&GAZ IÇIN ATIK ISI GERI KAZANIMI ORC SANTRALLERI
Güç İstasyonları ve Petrol&Gaz için Atık Isı Geri Kazanımı ORC Santralleri
Gaz türbinlerinden ve içten yanmalı motorlardan egzoz ısısının geri kazanılması; Petrol&Gaz sektöründe ve elektrik üretim istasyonlarında işleme ve rafine etme için yaygın olarak kullanılan enerji üretim tesislerinin çevresel etkisini azaltırken verimliliği ve performansı optimize etmenin kolay bir yoludur.

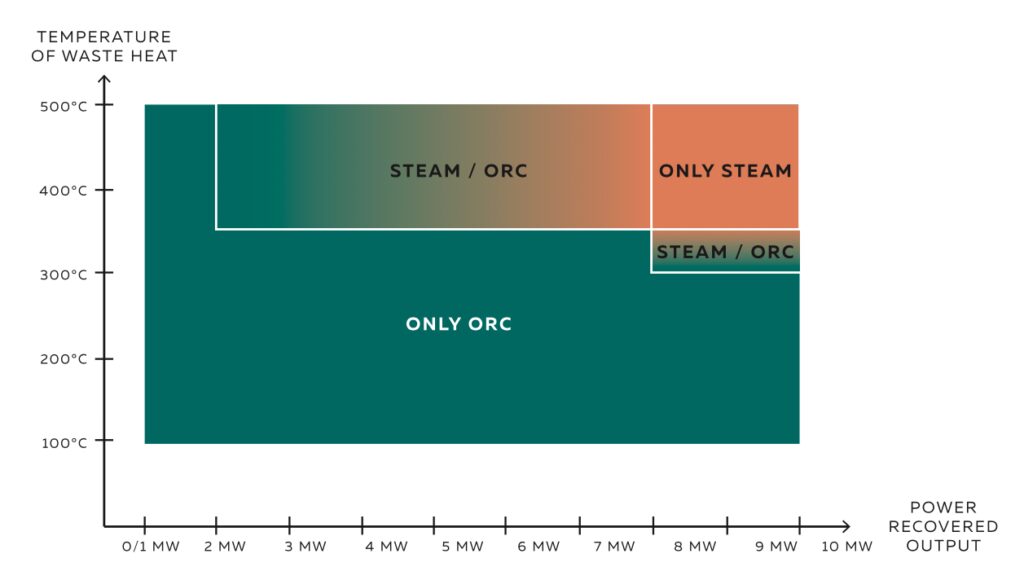

Bu kaynaklardan atık ısıyı geri kazanmak için mevcut teknolojiler söz konusu olduğunda, piyasa iki ticari çözüm sunar: buhar teknolojileri ve Organik Rankine Çevrimi sistemleri.
SÜRDÜRÜLEBİLİR ENERJİLİ BİR GELECEĞE YÖNÜNÜ ÇEVİR
Buhar kullanan WHR tesisleri, tesis işletimi için hem verimlilik hem de güvenlik açısından avantajlar sunar, ancak ORC’lere kıyasla esnek değildirler ve daha fazla bakım gerektirirler.
Organik Rankine Çevrimi (ORC), daha yüksek esnekliğin yanı sıra daha az ve daha basit bakımın avantajlarını sunarak, onu hem motorlardan hem de düşük-orta boyut aralığındaki gaz türbinlerinden egzoz gazı ısı geri kazanımı için tercih edilen seçenek haline getirir.
Neden türbinlerden ve motorlardan egzoz ısısı geri kazanımı için ORC sistemleri seçilmelidir?
1
Güç istasyonunun verimliliğini artırır
Waste heat helps to achieve the highest power conversion cycle efficiency.
2
Fosil yakıt tüketimini azaltır
türbinlerden ve motorlardan daha yüksek bir güç çıkışına ulaşmak için gerekli olan fosil yakıtların (kömür, petrol, gaz) kullanımını azaltır.
3
Karbon ayak izini azaltır
türbinlerden ve motorlardan güç üreterek kirletici fosil yakıtlarının kullanılmasını azaltır ve atmosferdeki NOx, SOx ve CO2 ve emisyonlarını düşürür
4
Elektrik şebekesine bağımlılığı azaltan elektriğe erişimi kolaylaştırır
Güç ihtiyaçları için doğrudan kullanılabilecek elektrik üretirler. Bu özellik, şebekeye erişimi zor olan uzak veya izole alanlar için elektriğe daha kolay ve güvenilir erişimi sağlar.
Devrim niteliğindeki Radyal Dış Çıkışlı Türbin kullanan Exergy ORC atık ısı geri kazanım sistemleri, ORC’nin tüm avantajlarına ek olarak modern düşük sıcaklık motorları için yüksek verimlilik sunar:
1
Basit santral tasarımı
Hızlı geri ödeme sağlayan rekabetçi yatırım maliyeti
2
Kompakt ve otomatik çözüm
Operatörlere gerek yok, böylece daha düşük işletme maliyeti
3
Gerekirse yerleştirmenin ısı kaynağından uzağa esnekliği
Yerleştirmede, mevcut toprak ve üretim süreci gereksinimlerine daha iyi uyulmasında herhangi bir sınırlama ve kısıtlama yoktur.
4
Hızlı başlangıç ve duruş
Daha yüksek miktarda üretken saat
kolay bakım
5
Su arıtma tesisi veya su gerektirmez
su tüketimi yoktur
daha yüksek sürdürülebilirlik
6
Çeşitli çalışma sıcaklıklarında ve yüklerde yüksek verim (% 30'a kadar)
İşlemden elde edilebilecek maksimum enerjiyi kullanma imkanı
1
Basit santral tasarımı
Hızlı geri ödeme sağlayan rekabetçi yatırım maliyeti
2
Kompakt ve otomatik çözüm
Operatörlere gerek yok, böylece daha düşük işletme maliyeti
3
Gerekirse yerleştirmenin ısı kaynağından uzağa esnekliği
Yerleştirmede, mevcut toprak ve üretim süreci gereksinimlerine daha iyi uyulmasında herhangi bir sınırlama ve kısıtlama yoktur.
4
Hızlı başlangıç ve duruş
Daha yüksek miktarda üretken saat
kolay bakım
5
Su arıtma tesisi veya su gerektirmez
su tüketimi yoktur
daha yüksek sürdürülebilirlik
6
Çeşitli çalışma sıcaklıklarında ve yüklerde yüksek verim (% 30'a kadar)
İşlemden elde edilebilecek maksimum enerjiyi kullanma imkanı
With 376 MW of installed capacity in the world, and 39 MW of new capacity in construction (16 projects), the heat recovery market is still at an early stage but has long passed the demo/prototype phase. The main application is largely heat recovery from Diesel or gas engines and turbines, with 65% of the total installed capacity.
ORMAT has been very active in this field with 24 plants around 3-8 MW installed along gas pipelines in the USA and Canada. Turboden follows with 9 plants of average size around 1 MW. Using exhaust heat from combustion engines or turbines is easier than industrial heat recovery and was the low-hanging fruit for a long time, but engines are becoming more efficient and this application is not considered as renewable in many countries developing energy
UYGULAMALAR
İÇTEN YANMALI MOTORLAR VE GAZ TÜRBİNLERİ
GAZ KOMPRESÖR İSTASYONLARI
LNG REGAZİFİKASYON SANTRALLERİ
PETROL&GAZ SEKTÖRÜNDE DİĞER SICAK AKIŞ PROSESLERİ
EXAMPLE of performance and payback time from 7 gas engines mod, rolls royce B35:40 V20AG2 | operational load 100% | fuel: natural gas
50, 400 kg/h | 380 °C | 140 °C | 25.3 MWT | 5.5 MWe | 3 years | less than 2 years |
---|---|---|---|---|---|---|
EXHAUST GAS MASS FLOW RATE (EACH ENGINE) | EXHAUST GAS TEMPERATURE | WHR OUTLET EXHAUST GAS TEMPERATURE | RECOVERED THERMAL POWER | GENERATED POWER | PAYBACK TIME (100USD/MWh) | PAYBACK TIME (200USD/MWh) |
EXERGY’s ORC power plants range between 1 MW to 20 MWe for a single unit.
İşletmenizin daha verimli ve sürdürülebilir olmasına nasıl yardımcı olabileceğimizi bilmek ister misiniz?
PORTFOLIO
6 MWe
Santraller
10
Ton petrol eşdeğeri / yıl
9100
Ton CO2 emisyonu/yıl
17800
Gaz türbi̇nleri̇nden veya motorlardan atik isi geri̇ kazanimi

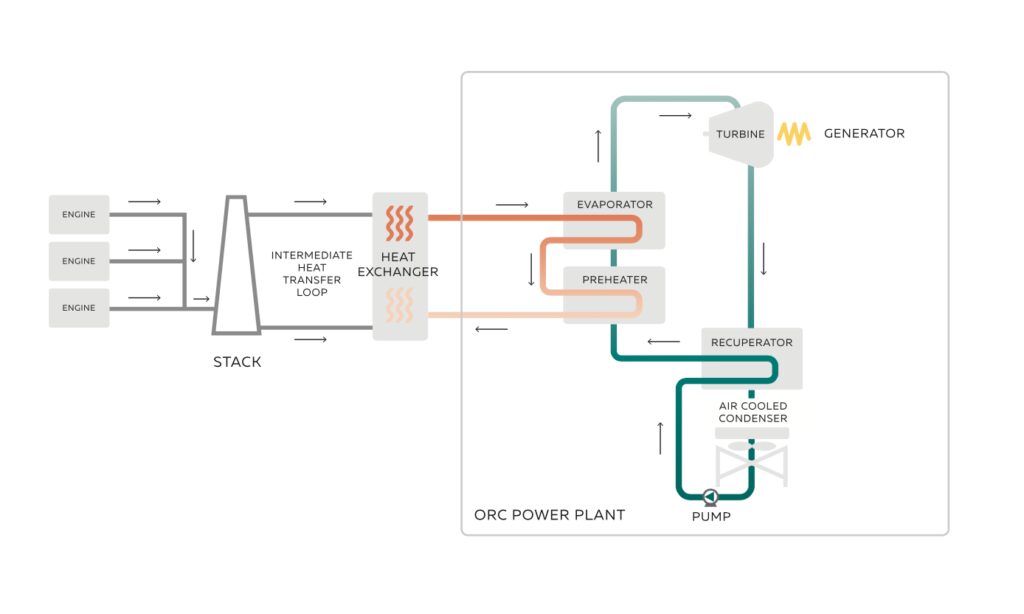

Isı geri kazanım sistemi, ORC modülünü ısı geri kazanımı ara döngüsü yoluyla beslemek için termal gücü motorların veya türbinlerin egzozundan çıkarır.. Genellikle yağ olan ara sıvı, organik sıvının buharlaştığı ORC buharlaştırıcısındaki organik sıvıya ısı aktarır. Buharlaşmış akışkan daha sonra türbine geçer. Burada buhar genleşerek türbinin dönmesini ve jeneratörün elektrik üretmesini sağlar.
Buharlaşan organik akışkan daha sonra çevrime tekrar dönmeden önce pompa tarafından sıvıya dönüştüğü kondansatöre geçer.
